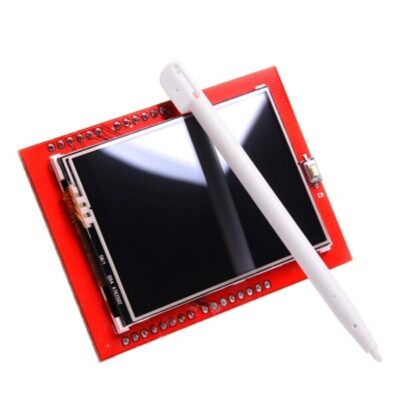

Display LCD TFT 2,4″ shield Touch para Arduino
.
Projeto: Escrita/Desenho com Paleta de Cores O Display LCD TFT 2,4″ é um display Touch que atua como uma shield para ser utilizado juntamente com Arduino, possui encaixe rápido e fácil permitindo ser utilizado de forma imediata, também possui slot de cartão SD que permite o armazenamento de dados e imagens para exibição. Conta com…
-

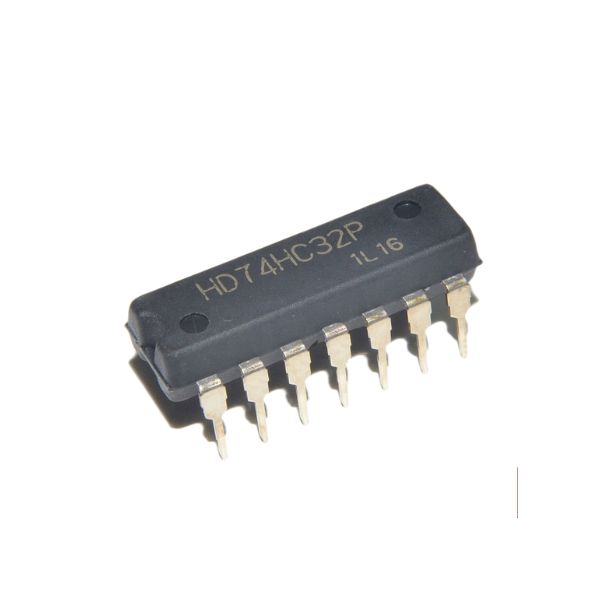

Roteiro de teste de funcionamento do circuito 74HC32 | HD74HC32
.
CI HD74HC32P – (CI composto por Quatro Portas OR de 2 entradas cada (Entradas A e B)) A Operação OR (OU) atua algebricamente como uma soma, tendo como resultante a soma de nível lógico imposto nas entradas. Assim Y=A+B (leia-se que a saída Y é igual a A OU B),e quando qualquer uma das entradas…
-

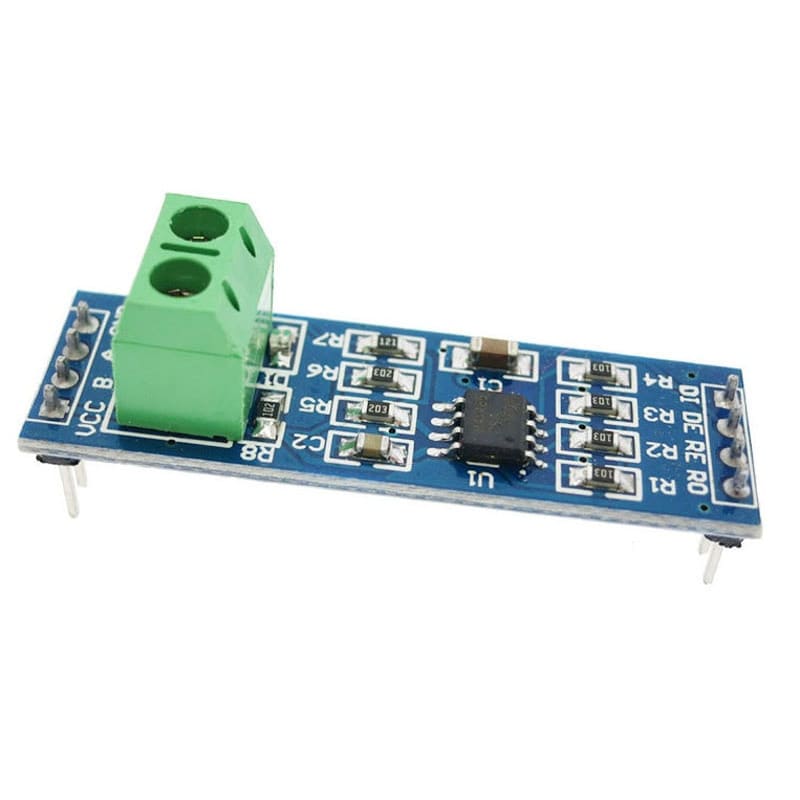

Módulo conversor TTL para RS485 Arduino
.
Roteiro de Teste de Funcionamento do Módulo conversor TTL para RS485 Arduino O Módulo conversor TTL para RS485 é um módulo utilizado para conversão de dados TTL para o protocolo RS485, ou RS485 para TTL. No contexto da utilização do módulo junto a embarcados como Arduino, o módulo se mostra bastante eficiente, permitindo…
-

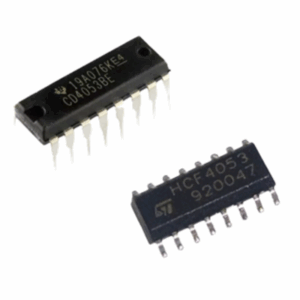

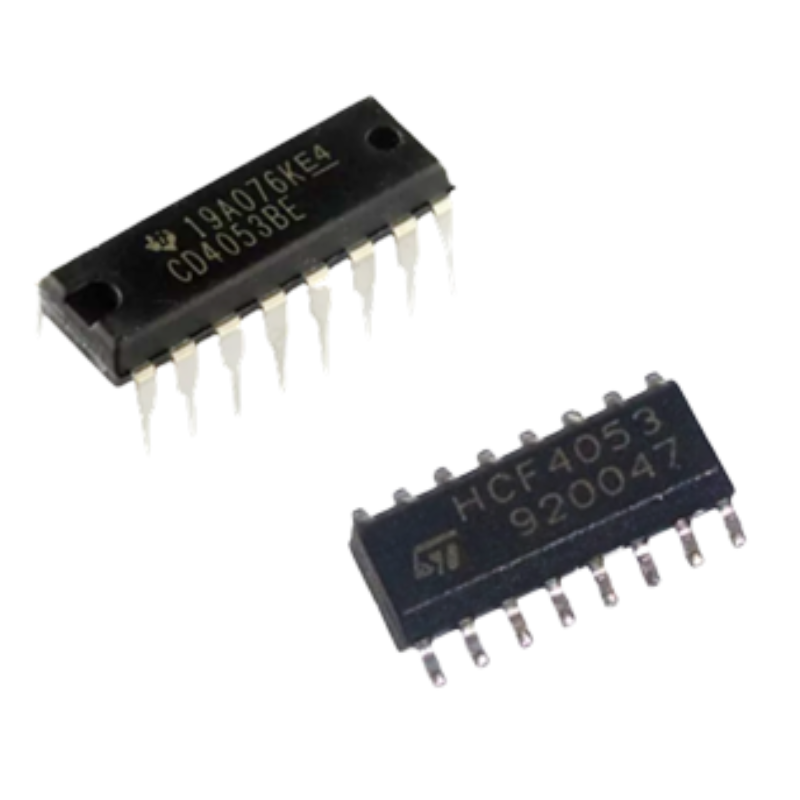

4053 Multiplexador / Demultiplexador Analógico Triplo de 2 canais
.
O circuito 4053 é um multiplexador / demultiplexador analógico triplo, de 2 canais, controlado digitalmente que pode atuar tanto como conversor série paralelo, como paralelo série. Ele é composto por um circuito lógico comutador, responsável por receber e selecionar vários sinais de entrada e comutar para uma das saídas. O termo triplo provém dos 3…
-

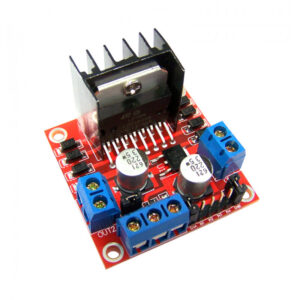

Roteiro para funcionamento do Módulo Driver p/ Motores Ponte-H Dupla L298
.
Produtos utilizados: Módulo Driver p/ Motores Ponte-H Dupla L298 Arduino UNO R3 + Cabo USB Motor DC 5,9V RF-300CA Figura 1 : Apresentação do Módulo Driver p/ Motores Ponte-H Dupla L298 Motor A e Motor B : Os bornes de Motor A e Motor B são referentes a conexão dos motores, podendo…
