CI HD74HC32P – (CI composto por Quatro Portas OR de 2 entradas cada (Entradas A e B))
A Operação OR (OU) atua algebricamente como uma soma, tendo como resultante a soma de nível lógico imposto nas entradas. Assim Y=A+B (leia-se que a saída Y é igual a A OU B),e quando qualquer uma das entradas A ou B, estiverem em nível lógico Alto (High = 1), a saída Y será também uma saída com nível lógico Alto. A saída Y só será baixa (Low = 0), quando as duas entradas A e B estiverem com nível lógico baixo (Low = 0).

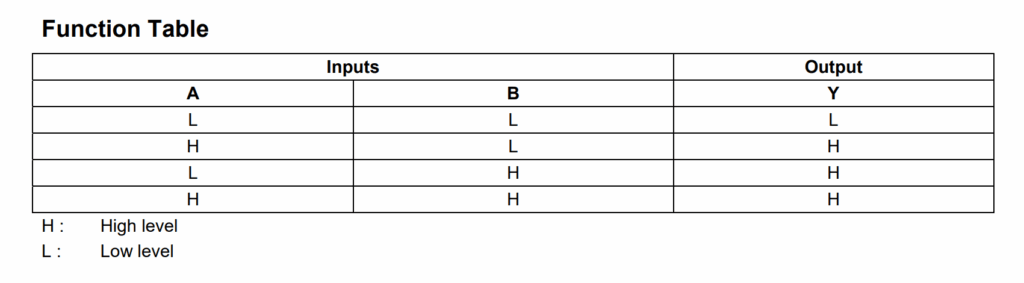

O teste efetuado, atua em cima do funcionamento das quatro portas OR presentes no CI. Assim, é feita a análise de resposta das saídas segundo a tabela verdade disponível a seguir, disponibilizada no datasheet do fabricante. O datasheet pode ser acessado clicando aqui!

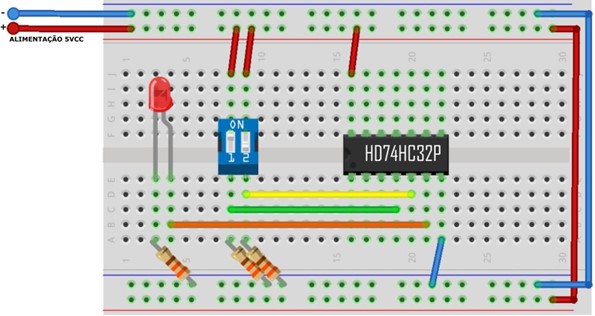

O primeiro teste é feito na primeira porta OR, em que as entradas são compostas pelos pinos 1 e 2 referentes as entradas 1A e 1B, e a Saída é disponibilizada pelo pino 3, referente a 1Y. o circuito eletrônico montado para teste pode ser visto a seguir:
Assim a chave Dip Switch possui 2 chaves, sendo elas a Chave de número 1 referente a entrada 1A, e a a Chave número 2 referente a entrada 1B. O LED é referente a saída 1Y. Desse modo, quando qualquer uma das chaves 1A ou 1B, estiverem em posição ON com nível lógico alto, a saída 1Y receberá nível alto, acendendo o led; se as duas entradas estiverem em ON, a saída também estará em nível lógico alto acendendo também o LED. Como pode ser visto na tabela verdade, a única condição que coloca a saída em nível lógico baixo, é as duas entradas em nível lógico baixo (Low).

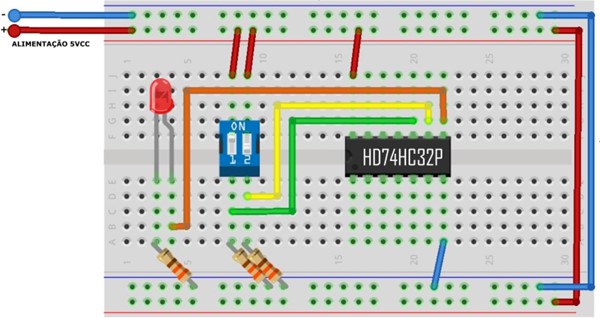

O segundo teste é feito na segunda porta OR, em que as entradas são compostas pelos pinos 4 e 5 referentes as entradas 2A e 2B, e a Saída é disponibilizada pelo pino 6, referente a 2Y. o circuito eletrônico montado para teste pode ser visto a seguir:
Assim as duas chaves 1 e 2 dispostas na Dip Switch são referentes as entradas 2A e 2B respectivamente. o LED é referente a saída 2Y. Desse modo, quando qualquer uma das chaves 2A ou 2B, estiverem em posição ON com nível lógico alto, a saída 2Y receberá nível alto, acendendo o led; se as duas entradas estiverem em ON, a saída também estará em nível lógico alto acendendo também o LED. Como pode ser visto na tabela verdade, a única condição que coloca a saída em nível lógico baixo, é as duas entradas em nível lógico baixo (Low).

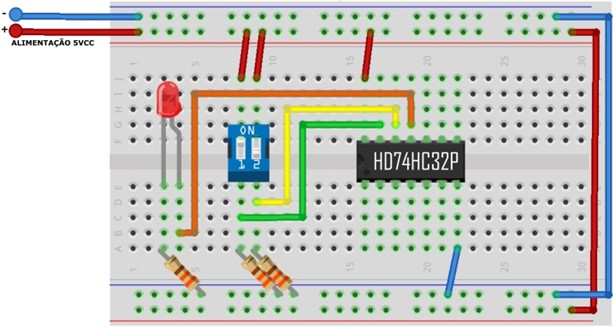

O terceiro teste é feito na Terceira porta OR, em que as entradas são compostas pelos pinos 10 e 9 referentes as entradas 3A e 3B, e a Saída é disponibilizada pelo pino 8, referente a 3Y. o circuito eletrônico montado para teste pode ser visto a seguir:
Assim as duas chaves 1 e 2 dispostas na Dip Switch são referentes as entradas 3A e 3B respectivamente. o LED é referente a saída 3Y. Desse modo, quando qualquer uma das chaves 3A ou 3B, estiverem em posição ON com nível lógico alto, a saída 3Y receberá nível alto, acendendo o led; se as duas entradas estiverem em ON, a saída também estará em nível lógico alto acendendo também o LED. Como pode ser visto na tabela verdade, a única condição que coloca a saída em nível lógico baixo, é as duas entradas em nível lógico baixo (Low).
O quarto teste é feito na quarta porta OR, em que as entradas são compostas pelos pinos 13 e 12 referentes as entradas 4A e 4B, e a Saída é disponibilizada pelo pino 11, referente a 4Y. o circuito eletrônico montado para teste pode ser visto a seguir:
Assim as duas chaves 1 e 2 dispostas na Dip Switch são referentes as entradas 4A e 4B respectivamente. o LED é referente a saída 4Y. Desse modo, quando qualquer uma das chaves 4A ou 4B, estiverem em posição ON com nível lógico alto, a saída 4Y receberá nível alto, acendendo o led; se as duas entradas estiverem em ON, a saída também estará em nível lógico alto acendendo também o LED. Como pode ser visto na tabela verdade, a única condição que coloca a saída em nível lógico baixo, é as duas entradas em nível lógico baixo (Low).
Acesse o Produto em nosso site clicando aqui!
*Esse CI poderá ser vendido em outras variações de prefixo de acordo com o fabricante, como por exemplo HEF fabricante NXP, HCF fabricante ST, CD fabricante Texas Instruments, dentre outros. Ressaltamos que o prefixo refere-se apenas a marca, sendo eles equivalentes entre si, com funcionamento e dados técnicos iguais. Caso você tenha preferência, entre em contato antes de efetuar sua compra para averiguarmos a disponibilidade do item com prefixo desejado em nosso estoque.
